بست ابتدایی لوله 16 پلی اتیلن چیست؟

بست ابتدایی لوله 16 پلی اتیلن چیست؟

?What is  End Clamp

بست ابتدایی آبیاری قطره ای چیست؟

• این قطعه رابط حیاتی بین لوله اصلی (معمولاً 16 میلی‌متر) و لوله‌های فرعی در سیستم‌های آبیاری قطره‌ای است که امکان انشعاب‌گیری آسان را فراهم می‌کند.
• وظیفه آن ایجاد یک اتصال محکم و کاملاً آب‌بندی شده بین لوله اصلی و رابط‌های خروجی (مانند قطره‌چکان‌ها یا ریزآب‌پاش‌ها) است.
  نصب آن معمولاً نیازمند سوراخ‌کاری در بدنه لوله اصلی با مته مخصوص و سپس وارد کردن بست به صورت فشاری یا خاری است که نیاز به دقت برای جلوگیری از نشتی دارد.
• رایج‌ترین نوع آن، مدل فشاری (خاری) است، اما مدل‌های دارای مهره بزرگ نیز برای اطمینان بیشتر از اتصال و جلوگیری از بیرون آمدن تحت فشار آب تولید می‌شوند.
• کیفیت آب‌بندی این بست مستقیماً بر راندمان کلی سیستم آبیاری تأثیر می‌گذارد؛ خرابی آن منجر به هدر رفت آب و کاهش فشار در مسیرهای دیگر می‌شود.

معرفی:

• بست ابتدایی لوله 16 پلی اتیلن، یکی از پرکاربردترین و حیاتی‌ترین اتصالات در طراحی و اجرای سیستم‌های آبیاری تحت فشار، به ویژه آبیاری قطره‌ای، به شمار می‌رود. وظیفه اصلی این قطعه، ایجاد اتصال محکم و آب‌بند بین “لوله اصلی” (معمولاً لوله‌های پلی اتیلن با قطر بزرگتر مانند 50 تا 110 میلی‌متر) و “لوله فرعی” یا “لوله لترال” (که اغلب لوله‌های 16 میلی‌متری دریپر یا ساده هستند) است. این مقاله به معرفی، کاربرد، انواع و مراحل نصب این بست‌ها می‌پردازد.
• بست ابتدایی در واقع یک اتصال نرینه‌ای است که به صورت مکانیکی و بدون نیاز به جوش یا چسب، آب را از خط اصلی به خط فرعی هدایت می‌کند.

عملکرد اصلی این مسدودسازی دو هدف اساسی را دنبال می‌کند:

• حفظ و تضمین فشار سیستم: برای اطمینان از توزیع یکنواخت و دبی محاسبه‌شده آب از قطره‌چکان‌ها در طول مسیر لوله، فشار درون شبکه باید در انتهای خطوط حفظ شود. بست انتهایی این امکان را فراهم می‌آورد که انرژی فشاری ایجاد شده توسط پمپ، تا آخرین نقطه مورد نیاز منتقل گردد.
• جلوگیری از ورود آلاینده‌ها: این قطعه به عنوان یک سد دفاعی عمل کرده و مانع از ورود ذرات معلق، خاک، حشرات و سایر آلودگی‌های محیطی به درون لوله‌ اصلی می‌شود. این امر به طور مستقیم از گرفتگی (Clogging) روزنه‌های ریز قطره‌چکان‌ها جلوگیری کرده و نیاز به عملیات نگهداری پرهزینه را کاهش می‌دهد.

به طور خلاصه، این قطعه ساده، ستون فقرات اطمینان سیستم را تشکیل می‌دهد و نقش حیاتی در بهینه‌سازی مصرف آب، افزایش راندمان آبیاری، و تضمین سلامتی گیاهان در اکوسیستم‌های کشاورزی مدرن ایفا می‌کند.

کاربردها:

• اصلی‌ترین کاربرد این بست‌ها در سیستم‌های آبیاری قطره‌ای برای تغذیه هر ردیف کشت یا هر بخش فرعی است.
• سیستم های آبیاری قطره ای
• سیستم آبیاری بارانی کوچک
• سیستم آبیاری زیرسطحی
• شبکه‌های توزیع آب گلخانه‌ای
• سیستم آبیاری باغات و درختان میوه
• آبیاری فضای سبز شهری و پارک‌ها

مزایا:

• نصب سریع و آسان: فرآیند نصب بسیار ساده است و نیاز به ابزارآلات پیچیده یا مهارت تخصصی ندارد.
• آب‌بندی مطمئن: واشر لاستیکی یا سیلیکونی تعبیه‌شده، آب‌بندی بسیار قوی در برابر فشارهای عملیاتی معمول در آبیاری قطره‌ای (تا حدود 1.5 تا 2 بار) ایجاد می‌کند.
• انعطاف‌پذیری در طراحی: امکان ایجاد انشعاب در هر نقطه دلخواه از لوله اصلی را فراهم می‌کند.
• مقرون به صرفه: نسبت به سایر روش‌های انشعاب‌گیری، قیمت مناسب‌تری دارند.
• دوام بالا و مقاوم در برابر شرایط محیطی
• مقاومت در برابر خوردگی و مواد شیمیایی
• طول عمر بالا
• نصب و بازکردن آسان
• قابل استفاده مجدد
• عدم آسیب به لوله
• امکان شست‌وشوی آسان لوله‌ها
• سازگاری با انواع لوله‌های پلی‌اتیلن ۱۶ میلیمتری
• آب‌بندی مطمئن و بدون نشتی
• سبک و قابل حمل
• مطابقت با استاندارد ملی ایران
• هزینه کم و اقتصادی بودن

مشخصات فنی:

• سایز 16 میلیمتر (5/8 اینچ)
• جنس پلی پروپیلن کوپلیمر
• فشار قابل تحمل 4 اتمسفر
• نوع اتصال آبیاری قطرهای
• استاندارد ملی ایران
• بسته بندی کارتن و کیسه
• روش نصب دستی

انواع بست ابتدایی

بست‌های ابتدایی در دو نوع اصلی در بازار موجود هستند که هر کدام برای شرایط خاصی مناسب‌اند:

• بست ابتدایی ساده (فشاری)
• بست ابتدایی واشر و مهره‌دار

مراحل گام به گام نصب

نصب صحیح بست ابتدایی کلید عملکرد بدون نقص سیستم آبیاری است. برای این کار، مراحل زیر باید به دقت طی شوند:

ابزار مورد نیاز

• مته یا سوراخ‌کن مخصوص (Punch Tool) به قطر مناسب (معمولاً 12 تا 14 میلی‌متر، بسته به اندازه بست).
• قیچی یا کاتر برای برش لوله 16.
• بست ابتدایی لوله 16.

دستورالعمل نصب

گام 1: علامت‌گذاری

محل دقیق انشعاب را روی لوله اصلی (مانیفولد) علامت بزنید. اطمینان حاصل کنید که فاصله‌گذاری‌ها دقیقاً مطابق با نقشه آبیاری هستند.

گام 2: سوراخ‌کاری

با استفاده از سوراخ‌کن یا مته مخصوص (با قطر توصیه شده توسط تولیدکننده)، یک سوراخ تمیز و گرد روی دیواره لوله اصلی ایجاد کنید. بسیار مهم است که سوراخ دقیقاً عمود بر دیواره لوله باشد تا آب‌بندی به درستی انجام شود.

نکته: اگر از مته استفاده می‌کنید، مراقب باشید که پلیسه‌های پلاستیکی داخل لوله نیفتند یا باید قبل از وصل کردن آب، آنها را خارج کنید. استفاده از سوراخ‌کن‌های دستی مخصوص آبیاری (پانچ) توصیه می‌شود.

گام 3: جای‌گذاری بست ابتدایی

واشر آب‌بندی را روی قسمت سری بست قرار دهید (اگر واشر جداگانه است). سپس سری بست را با فشار یا چرخش (بسته به نوع بست) داخل سوراخ ایجاد شده، جا بیندازید تا کاملاً محکم شود و واشر به دیواره داخلی لوله چسبیده باشد. در مدل‌های مهره‌دار، مهره را از داخل لوله اصلی سفت کنید.

گام 4: اتصال لوله 16 میلی‌متری

لوله 16 میلی‌متری را به اندازه مورد نیاز ببرید. سپس انتهای لوله را به آرامی روی دنباله خاری بست ابتدایی فشار دهید و بچرخانید تا کاملاً روی خارها مستقر شود. اتصال باید به اندازه‌ای محکم باشد که لوله با کشش دست جدا نشود.

گام 5: تست فشار

پس از نصب کلیه بست‌ها و لوله‌های فرعی، آب سیستم را با فشار عملیاتی روشن کنید. تمامی نقاط اتصال را از نظر وجود نشت بررسی کنید و در صورت لزوم، بست‌های دارای نشتی را مجدداً محکم کنید یا تعویض نمایید.

نکات مهم در نگهداری و عیب‌یابی

• فشار کاری: همواره از نگه‌داشتن فشار سیستم در محدوده توصیه شده (معمولاً زیر 2 بار) اطمینان حاصل کنید. فشار بیش از حد می‌تواند باعث آسیب به بست یا جدا شدن لوله 16 شود.
• کیفیت آب: وجود ذرات معلق زیاد در آب می‌تواند واشر آب‌بندی را فرسوده کرده و باعث نشتی شود. استفاده از فیلتر مناسب ضروری است.
• جنس مواد: مطمئن شوید که بست‌ها از مواد پلی اتیلن با کیفیت و مقاوم در برابر اشعه UV ساخته شده باشند تا در برابر آفتاب و فرسایش مقاومت کنند.

نتیجه‌گیری

بست ابتدایی لوله 16 پلی اتیلن، ستون فقرات انشعاب‌گیری در سیستم‌های آبیاری قطره‌ای مدرن است. انتخاب صحیح نوع بست و اجرای دقیق مراحل نصب، تضمین‌کننده عملکرد بهینه، کاهش هدررفت آب و افزایش طول عمر کل سیستم آبیاری شما خواهد بود.

عملکرد اصلی این مسدودسازی دو هدف اساسی را دنبال می‌کند:

• حفظ و تضمین فشار سیستم: برای اطمینان از توزیع یکنواخت و دبی محاسبه‌شده آب از قطره‌چکان‌ها در طول مسیر لوله، فشار درون شبکه باید در انتهای خطوط حفظ شود. بست انتهایی این امکان را فراهم می‌آورد که انرژی فشاری ایجاد شده توسط پمپ، تا آخرین نقطه مورد نیاز منتقل گردد.
• جلوگیری از ورود آلاینده‌ها: این قطعه به عنوان یک سد دفاعی عمل کرده و مانع از ورود ذرات معلق، خاک، حشرات و سایر آلودگی‌های محیطی به درون لوله‌ اصلی می‌شود. این امر به طور مستقیم از گرفتگی (Clogging) روزنه‌های ریز قطره‌چکان‌ها جلوگیری کرده و نیاز به عملیات نگهداری پرهزینه را کاهش می‌دهد.

به طور خلاصه، این قطعه ساده، ستون فقرات اطمینان سیستم را تشکیل می‌دهد و نقش حیاتی در بهینه‌سازی مصرف آب، افزایش راندمان آبیاری، و تضمین سلامتی گیاهان در اکوسیستم‌های کشاورزی مدرن ایفا می‌کند.

سایز بندی:

• بست ابتدایی پلی اتیلن قطره ای 16 میلیمتر (5/8 اینچ)

جدول سایز بندی:

جدول زیر، اطلاعات مربوط به سایز و تعداد محصولات در هر بسته را نمایش می‌دهد:

اجزاء:

یک بست ابتدایی معمولاً از سه بخش کلیدی تشکیل شده است:

1. بدنه اصلی (سری): قسمتی که داخل سوراخ ایجاد شده روی لوله اصلی قرار می‌گیرد و دارای یک واشر یا دندانه‌های مخصوص برای آب‌بندی است.

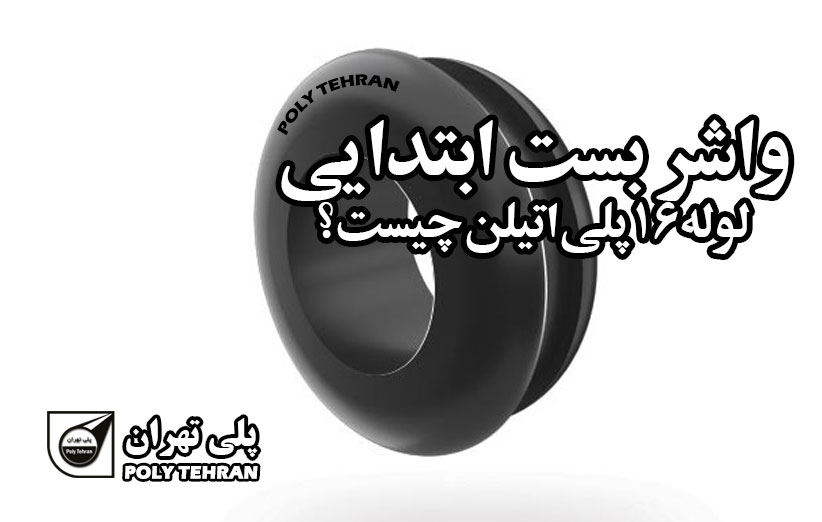

2. واشر آب‌بندی (گسکت): یک واشر پلاستیکی یا لاستیکی که تضمین می‌کند هیچ نشتی بین بست و دیواره لوله اصلی وجود نداشته باشد.
3. دنباله خاری (Barbed End): قسمتی که لوله 16 میلی‌متری فرعی روی آن سوار می‌شود و به دلیل وجود خارها، لوله را به صورت محکم در جای خود نگه می‌دارد و از جدا شدن آن زیر فشار جلوگیری می‌کند.

قیمت:

قیمت محصول: لیست قیمت اتصالات پلی اتیلن

کاتالوگ:

کاتالوگ محصول: کاتالوگ اتصالات پلی اتیلن

جمع‌بندی:

• طراحی دقیق
• مواد اولیه با کیفیت
• محکم و آب‌بند
• مقاوم در برابر متغیر محیطی
• مقاوم در برابر فشارهای وارده
• مقاوم  در برابر خوردگی مواد شیمیایی
• مقاوم در برابر اشعه UV
• نصب آسان
• طول عمر بالا
• عملکرد مطمئن

گارانتی:

کلیه محصولات دارای تاییدیه کیفیت و گارانتی معتبر هستند.
