روش‌های تست و بازرسی کیفیت لوله و اتصالات پلی‌اتیلن

Methods of Testing and Quality Inspection of Polyethylene Pipes and Fittings

در اینجا یک مقاله کامل، فنی و مهندسی درباره‌ی روش‌های تست و بازرسی کیفیت لوله و اتصالات پلی‌اتیلن (PE) ارائه می‌شود. هدف این مقاله بررسی جامع روش‌ها، معیارها، استانداردها، و نکات اجرایی در تضمین کیفیت این محصولات است.

مقدمه

لوله‌ها و اتصالات پلی‌اتیلن (PE) به‌دلیل مقاومت در برابر خوردگی، انعطاف‌پذیری مناسب، وزن سبک و طول عمر بالا، در صنایع آب، گاز، فاضلاب و شبکه‌های تحت فشار کاربرد گسترده‌ای دارند.

تضمین کیفیت این محصولات، از مرحله تولید تا نصب و قبل از راه‌اندازی شبکه، نیازمند روش‌های تست و بازرسی دقیق است تا عملکرد مطمئن در طول عمر سرویس فراهم شود.

۱. اصول کیفیت محصولات پلی‌اتیلن

قبل از هر تست، باید به استانداردها و مشخصه‌های اصلی کیفی توجه شود:

۱-۱. مشخصات فیزیکی و شیمیایی

• دانسیته (چگالی)
• درصد کریستالیته
• مقاومت کششی (تنسایل)
• مقاومت ضربه

۱-۲. کلاس و رتبه‌بندی مواد

مواد PE در کلاس‌های PE40، PE80، PE100 و غیره تقسیم می‌شوند که هرکدام دارای ویژگی‌های مکانیکی و دمای سرویس متفاوت‌اند.

۱-۳. استانداردهای مرجع

بسیاری از استانداردهای ملی و بین‌المللی برای تست PE وجود دارند، از جمله:

• ISO 4427 (آب تحت فشار)
• ISO 4437 (گاز)
• ASTM F714
• EN 1555
• DIN 8074/8075

۲. تست‌های ورودی مواد اولیه

کیفیت نهایی لوله‌ها و اتصالات به کیفیت مواد اولیه بستگی دارد:

۲-۱. تحلیل شیمیایی

هدف: تأیید ترکیب و افزودنی‌ها

روش‌ها:

• FTIR (تحلیل گروه‌های شیمیایی)
• بُرنش سنجی (TGA)
• سنجش درصد پیگمنت و پرکننده‌ها

۲-۲. اندازه‌گیری چگالی

• روش آزمایش: حمام سیال یا Density Gradient Column

۲-۳. ارزیابی توزیع وزن مولکولی

• GPC (کروماتوگرافی ژلی) برای بررسی توزیع زنجیره‌های مولکولی

۳. تست‌های ابعادی و ظاهری

۳-۱. اندازه‌گیری قطر، ضخامت و ابعاد کلی

ابزار: کولیس، میکرومتر دیجیتال، لیزر اسکنر

استاندارد: محدوده‌های مجاز در ISO 4427 و ASTM F714

۳-۲. شکل ظاهری و عدم وجود عیب‌های سطحی

بررسی چشمی و با استفاده از نور پس‌زمینه برای یافتن حفره، ترک، موج، ناپیوستگی سطح

۳-۳. صاف بودن، انحناء و عدم پیچ‌خوردگی

• دستگاه تست قوس (Straightness Tester)
• مقایسه با معیارهای استاندارد

۴. تست‌های مکانیکی

۴-۱. تست مقاومت کششی

هدف: تعیین مقاومت نهایی و مدول الاستیسیته

استاندارد: ISO 6259

روش:

• نمونه‌های استاندارد کشیده شده تا شکست
• به‌دست آوردن تنش نهایی، کرنش شکست، مدول الاستیک

۴-۲. تست خمش (Bending Test)

بررسی مقاومت در برابر خمش تحت بار ثابت

۴-۳. تست مقاومت ضربه‌ای

برای بررسی مقاومت به شکست ناگهانی در دماهای مختلف

۴-۴. تست فشار هیدرواستاتیک (Hydrostatic Pressure Test)

هدف: ارزیابی عملکرد در فشار طولانی

روش:

• نمونه داخل محفظه با فشار آب مشخص تحت ۱۰۰۰-۲۰۰۰ ساعت تست می‌شود
• استاندارد: ISO 1167

۵. تست‌های اتصال جوشی

اتصالات PE غالباً با روش‌های جوش حرارتی متصل می‌شوند:

۵-۱. جوش‌های انتهایی (Butt Fusion)

پارامترها:

• دما
• زمان گرمایش
• فشار

۵-۲. تست‌های غیرمخرب (NDT)

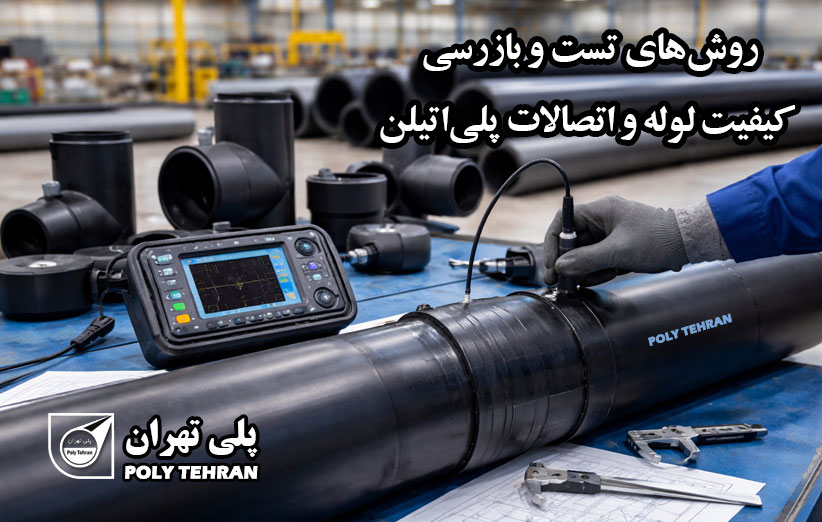

الف) تست اولتراسونیک (UT)

• یافتن عیوب در جوش

ب) روش فشار داخلی

• بررسی نشت و عملکرد تحت فشار

ج) روش لمس و بازرسی ظاهری

• کنترل هم‌سطح بودن و عدم ناهمگونی در ناحیه جوش

۶. تست‌های غیرمخرب (NDT) دیگر

۶-۱. تست رنگ‌یابی یا Penetrant

برای یافتن ترک‌های سطحی

۶-۲. تست میدان‌های القایی

بررسی پیوستگی در لایه‌های نزدیک سطح

۷. آزمایش‌های عملکردی و سرویس‌دهی

۷-۱. آزمون‌های چرخه حرارتی

بررسی رفتار در نوسانات دما

۷-۲. آزمون‌های UV و پیر‌سختی

برای بررسی پایداری در برابر نور خورشید

۸. روش‌های بازرسی حین نصب

۸-۱. صحت جوشکاری در سایت

• استفاده از چک‌لیست‌های استاندارد
• اندازه‌گیری پارامترهای جوش در حین کار

۸-۲. تست نشتی پس از نصب

• اعمال فشار تست با آب
• بررسی افت فشار

۸-۳. اسکن‌های غیرمخرب پس از نصب

• تست اولتراسونیک در جوش‌ها
• ردیابی نشتی با گاز یا رنگ

۹. معیارهای پذیرش و گزارش‌دهی

برای هر تست، باید حداقل معیارهای پذیرش طبق استانداردهای مرجع تعیین شوند.

تمام نتایج باید گزارش شوند و شامل موارد زیر باشند:

• مشخصات نمونه
• روش تست
• نتایج عددی
• انحراف‌ها و علل احتمالی
• تصویر/گزارش نهایی

۱۰. نتیجه‌گیری

تضمین کیفیت لوله‌ها و اتصالات پلی‌اتیلن شامل مجموعه‌ای از تست‌های فیزیکی، مکانیکی، غیرمخرب و عملکردی است.

اجرای این روش‌ها:

• خطر خرابی در سرویس را کاهش می‌دهد
• عمر مفید شبکه را افزایش می‌دهد
• ایمنی و اطمینان بهره‌برداری را تأمین می‌کند
